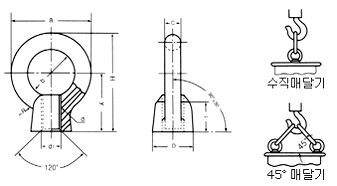

아이너트


  Unit : mm
나사호칭(d) M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M64 M80
a 32.6 41 50 60 72 90 110 133 151 170 210 266
b 20 25 30 35 40 50 60 70 80 90 110 140
c 6.3 8 10 12.5 16 20 25 31.5 35.5 40 50 63
D 16 20 25 30 35 45 60 70 80 90 110 130
t 12 15 19 23 28 38 46 55 64 73 90 108
h 23 28 36 42 50 66 80 95 109 123 151 184
H (참고) 39.3 48.5 61 72 86 111 135 161.5 184.5 208 256 317
r2 (약) 8 10 12 14 16 25 30 35 40 45 50 60
사용하중
kgf		 수직사용시 80 150 220 450 630 950 1,500 2,300 3,400 4,500 9,000 15,000
45˚로
2개 사용시		 80 150 220 450 630 950 1,500 2,300 3,400 4,500 9,000 15,000
중량 (약) g 35 70 145 240 400 810 1,700 - - - - -
