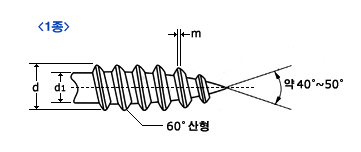

| ■ 1종 |
| 호 칭 경 |
2 |
2.3 |
2.6 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
8 |
외경
(d) |
최대 |
2.1 |
2.4 |
2.7 |
3.1 |
3.65 |
4.15 |
4.65 |
5.2 |
6.2 |
8.2 |
| 최소 |
2 |
2.3 |
2.6 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
8 |
곡경
(d1) |
최대 |
1.5 |
1.7 |
1.9 |
2.2 |
2.6 |
3 |
3.3 |
3.7 |
4.5 |
6 |
| 최소 |
1.4 |
1.6 |
1.8 |
2.1 |
2.5 |
2.9 |
3.2 |
3.5 |
4.3 |
5.8 |
| 25.4mm당나사산수 |
32 |
32 |
28 |
24 |
18 |
16 |
14 |
12 |
10 |
9 |
| m(최대) |
|
|
|
0.1 |
|
|
|
|
0.15 |
| |
| |

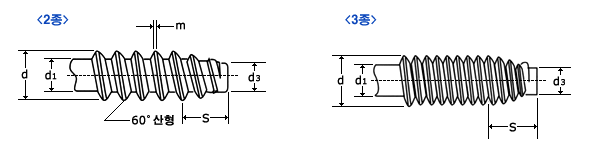

| ■ 2종 |
| 호 칭 경 |
2 |
2.3 |
2.6 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
8 |
외경
(d) |
최대 |
2 |
2.3 |
2.6 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
8 |
| 최소 |
1.9 |
2.2 |
2.5 |
2.9 |
3.4 |
3.85 |
4.35 |
4.85 |
5.85 |
7.8 |
곡경
(d1) |
최대 |
1.5 |
1.7 |
2 |
2.3 |
2.7 |
3 |
3.4 |
3.8 |
4.6 |
6.1 |
| 최소 |
1.5 |
1.6 |
1.9 |
2.2 |
2.6 |
2.9 |
3.3 |
3.6 |
4.4 |
5.9 |
내경
(d3) |
최대 |
1.4 |
1.6 |
1.9 |
2.2 |
2.6 |
2.9 |
3.3 |
3.6 |
4.4 |
5.9 |
| 최소 |
1.2 |
1.4 |
1.7 |
2 |
2.4 |
2.7 |
3 |
3.3 |
4 |
5.4 |
| 25.4mm당나사산수 |
40 |
32 |
28 |
24 |
20 |
18 |
16 |
16 |
14 |
12 |
| m(최대) |
|
|
|
0.1 |
|
|
|
|
0.15 |
| |
| |
| ■ 3종 |
| 나사의 호칭 |
M2 |
M2.3 |
M2.6 |
M3 |
M3.5 |
M4 |
M4.5 |
M5 |
M6 |
M8 |
외경
(d) |
최대 |
1.98 |
2.28 |
2.58 |
2.98 |
3.47 |
3.97 |
4.47 |
4.97 |
5.97 |
7.96 |
| 최소 |
1.89 |
2.19 |
2.48 |
2.87 |
3.36 |
3.84 |
4.34 |
4.84 |
5.82 |
7.79 |
곡경
(d1) |
최대 |
1.46 |
1.76 |
2.00 |
2.33 |
2.69 |
3.06 |
3.50 |
3.93 |
4.67 |
6.34 |
| 최소 |
1.37 |
1.67 |
1.90 |
2.22 |
2.57 |
2.93 |
3.36 |
3.78 |
4.50 |
6.14 |
내경
(d3) |
최대 |
1.37 |
1.67 |
1.90 |
2.22 |
2.57 |
2.93 |
3.36 |
3.78 |
4.50 |
6.14 |
| 최소 |
1.23 |
1.53 |
1.73 |
2.02 |
2.37 |
2.67 |
3.10 |
3.48 |
4.17 |
5.75 |
| 피치 |
p |
0.4 |
0.4 |
0.45 |
0.5 |
0.6 |
0.7 |
0.75 |
0.8 |
1 |
1.25 |
| 유효경 |
최대 |
1.72 |
2.02 |
2.29 |
2.66 |
3.08 |
3.52 |
3.98 |
4.45 |
5.32 |
7.15 |
| 최소 |
1.66 |
1.96 |
2.22 |
2.58 |
3.01 |
3.43 |
3.89 |
4.36 |
5.22 |
7.04 | |
