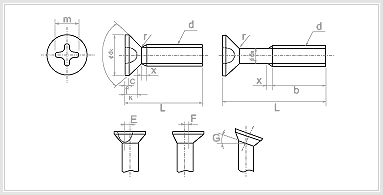

접시머리 나사


▣ 접시머리나사 Unit : mm
나사호칭
(d)		 피치
P		 +자홈
번호		 dk k c m q r E F G
기준
치수		 허용차 기준
치수		 허용차 약 참고 최대 최소 약 최대 최대 최대
* M2 0.4 1 4 0
-0.4		 1.2 0
-0.2		 0.2 2.2 1.01 0.65 0.2 0.15 0.1 2˚
(M2.2) 0.45 4.4 1.3 0.2 2.4 1.21 0.85 0.22 0.2 0.15
* (M2.3) 0.4 4.6 1.35 0.2 2.4 1.21 0.85 0.23 0.2 0.15
* M2.5 0.45 5 1.45 0.2 2.6 1.42 1.05 0.25 0.2 0.15
* (M2.6) 0.45 5.2 1.5 0.2 2.6 1.42 1.05 0.26 0.2 0.15
* M3 0.5 2 6 0
-0.5		 1.75 0
-0.3		 0.25 3.6 1.43 0.91 0.3 0.25 0.2
* (M3.5) 0.6 7 2 0.25 4.1 1.93 1.40 0.35 0.25 0.2
* M4 0.7 8 2.3 0.3 4.5 2.33 1.79 0.4 0.3 0.2
(M4.5) 0.75 9 0
-0.6		 2.55 0.3 4.9 2.73 2.19 0.45 0.35 0.25
* M5 0.8 10 2.8 0.3 5.1 2.93 2.38 0.5 0.35 0.25
* M6 1 3 12 0
-0.7		 3.4 0
-0.4		 0.4 6.7 3.26 2.70 0.6 0.4 0.3
* M8 1.25 16 0
-0.8		 4.4 0.4 8.4 4.96 4.36 0.8 0.5 0.4
